Tech Line TX-C1 Transmitter Einstellungen und Bedeutung LED Anzeige

In diesem Beitrag erklären wir Ihnen die Möglichkeiten zur Einstellung von Tech Line Transmitter Typ TX-C1. Auch die Bedeutung der LED Anzeige wird erläutert.

Tech Line TX-C1 Transmitter kommen bei allen Tech Line Mährobotern ab 2020 zum Einsatz.

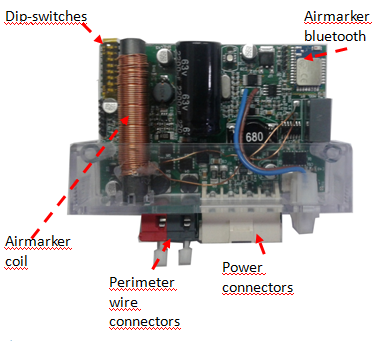

Über die DIP Schalter von A = 1 bis B = 8 können Sie folgende Einstellungen vornehmen:

• Mit DIP 1 - 3 wählen Sie den Kanal auf dem das Signal über den Begrenzungsdraht gesendet werden soll.
• Mit DIP 4 wählen Sie ob das Signal gesendet werden soll, auch wenn der Roboter in der Ladestation steht (Standard OFF = nicht übertragen).
• Mit DIP 5 wählen Sie ob der Airmarker des Transmitter aktiviert sein soll (Standard OFF = Airmarker AN)
• Mit DIP 6 - 8 wählen Sie in welcher Stärke das Signal gesendet werden soll (Standard alle OFF = Auto Einstellung der Stärke).

Nachfolgend der komplette Plan für die Einstellungsmöglichkeiten der Transmitter TX-C1.

	DIP Schalter Einstellungen
Funktion	Wert	SW1	SW2	SW3	SW4	SW5	SW6	SW7	SW8
Signal Kanal	C1	OFF	OFF	OFF
	C2	OFF	OFF	ON
	C3	OFF	ON	OFF
	C4	OFF	ON	ON
	C5	ON	OFF	OFF
	C6	ON	OFF	ON
	C7	ON	ON	OFF
	C8	ON	ON	ON
Signal Übertragung während Ladung	OFF				OFF
	ON				ON
Air Marker	ON					OFF
	OFF					ON
Signal Stärke	AUTO						OFF	OFF	OFF
	S						OFF	ON	OFF
	M						ON	OFF	OFF
	L						ON	ON	OFF

Nachfolgend die Erklärung der LED Anzeige der TX-C1 Transmitter.

LED blinkt grün = Signal wird durch Signaldraht übertragen.

LED leuchtet ständig blau = Der Roboter wird geladen.

LED leuchtet ständig rot = Der Signaldraht ist beschädigt und das Signal wird nicht übertragen. Es ist möglich, dass der Transmitter kurz rot blinkt während er die notwendige Stärke für die Signalübertragung z.B. beim Umschalten von Ladung auf Signalübertragung misst.

LED blinkt weiß = Der Transmitter fährt hoch z.B. wenn neu Strom angeschlossen wird.

Zusätzlich gibt es bei Next Tech LX4 mit induktiver Ladung eine zweite LED mit folgender Legende:

LED blinkt rot = Der Roboter wird geladen.

LED blinkt blau = Der Roboter wird nicht geladen, die Induktive Station funktioniert ordnungsgemäß.
